在壓縮成型過程中，溫度、壓力和在壓力下的持續時間是重要的工藝參數。從在指定的停留時間內保持一致的熱量到精確的壓力斜坡，再到管理打嗝循環，信德定制的加熱平板壓縮成型機可以幫助您完善成型操作。
壓縮成型是一種成型方法，在此過程中，將預熱的成型材料放入加熱的模腔中。然后用頂部力關閉模具，該頂部力產生迫使材料接觸所有模腔區域的壓力。熱量和壓力將保持一段時間，直到成型材料固化并獲得所需產品。壓縮成型是成型纖維增強塑料、金屬合金、復合材料和橡膠等復雜、高強度產品的最具成本效益的熱成型方法之一。

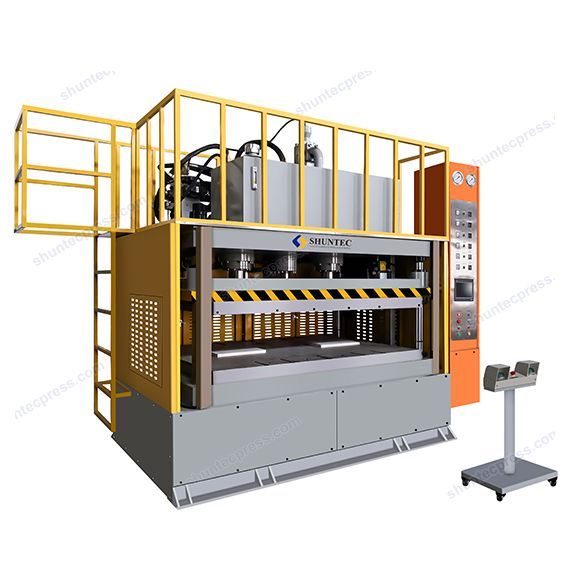

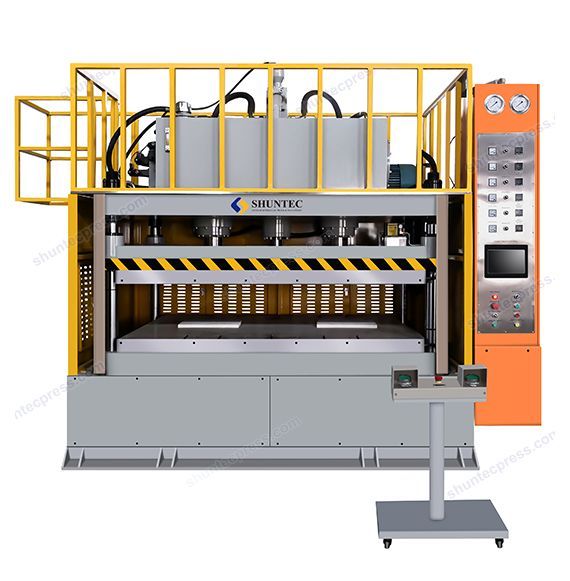

信德液壓壓縮機的工作面積高達78英寸，噸位高達800噸，由優質石墨浸漬自潤滑青銅襯套和四個堅固的鍍鉻立柱引導。長軸承長度提供了完美的沖壓穩定性和對偏心負載的有效抵抗力。為了確保完美的壓模操作，加熱板可以劃分為多個溫度區，以實現均勻的熱量分布和方便的溫度監測。主壓缸和多個輔助壓缸設計用于穩定的壓力夾緊和打嗝循環管理。
為了快速投入生產，信德的所有壓模機都可以提供7英寸或10英寸的綜合HMI，用于參數設置、數據采集和存儲。預熱裝置可以與壓模機集成或分離。
| 描述 | Shuntec-A09 100T | Shuntec-A09 150T | Shuntec-A09 200T | Shuntec-A09 300T | Shuntec-A09 400T | Shuntec-A09 630T |
| 結構 | 4-post press | 4-post press | 4-post press | 4-post press | 4-post press | 4-post press |
| 加熱板 | Maximum 500 ℃ | Maximum 500 ℃ | Maximum 500 ℃ | Maximum 500 ℃ | Maximum 500 ℃ | Maximum 500 ℃ |
| 主缸力 | 1000 KN | 1500 KN | 2000 KN | 3000 KN | 4000 KN | 6300 KN |
| 主缸沖程 | 300 mm | 300 mm | 400 mm | 400 mm | 500 mm | 500 mm |
| 最大開口高度 | 420 mm | 420 mm | 500 mm | 500 mm | 700 mm | 700 mm |
| 閉合高度 | 80 mm | 80 mm | 100 mm | 100 mm | 200 mm | 200 mm |
| 機床工作臺 | 400*400 mm | 450*420 mm | 560*560 mm | 560*560 mm | 660*650 mm | 750*800 mm |
| 關閉速度 | 120~130 mm/s | 120~130 mm/s | 120~130 mm/s | 120~130 mm/s | 120~130 mm/s | 120~130 mm/s |
| 慢速沖壓速度 | 4~5 mm/s | 4~5 mm/s | 4~5 mm/s | 4~5 mm/s | 4~5 mm/s | 4~5 mm/s |
| 返回速度 | 125~130mm/s | 125~130mm/s | 125~130mm/s | 125~130mm/s | 125~130mm/s | 125~130mm/s |
| 電機 | 4 Pole, 7.5KW | 4 Pole, 7.5KW | 4 Pole, 11.5KW | 4 Pole, 12.5KW | 4 Pole, 17KW | 4 Pole, 33KW |
| 電源 | 3Phase, 220/380/415/480VAC, 50/60HZ | 3Phase, 220/380/415/480VAC, 50/60HZ | 3Phase, 220/380/415/480VAC, 50/60HZ | 3Phase, 220/380/415/480VAC, 50/60HZ | 3Phase, 220/380/415/480VAC, 50/60HZ | 3Phase, 220/380/415/480VAC, 50/60HZ |
| 系統壓強 | 20 Mpa | 20 Mpa | 20 Mpa | 20 Mpa | 25 Mpa | 25 Mpa |
| 機器約重 | 3 Ton | 4.5 Ton | 5 Ton | 6 Ton | 7.5 Ton | 13 Ton |
?電、油或蒸汽加熱系統
?水冷板
?多區域溫度控制，實現極致均勻
?多個腔體可提高生產效率
?用于簡化工具裝載和卸載的床上穿梭機
?實現最大熱效率的自動隔熱門系統
?液壓中心彈出
?帶定時器和空氣噴嘴的空氣噴射閥
?便攜式操作員控制臺
?氣動安全氣管
?彩色HMI
?線性位置傳感器
?稱重傳感器
?自動橫拉桿潤滑

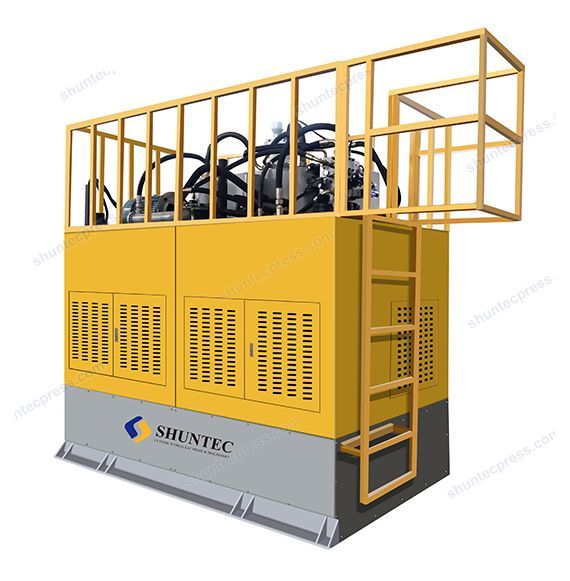

?頂部安裝液壓裝置
