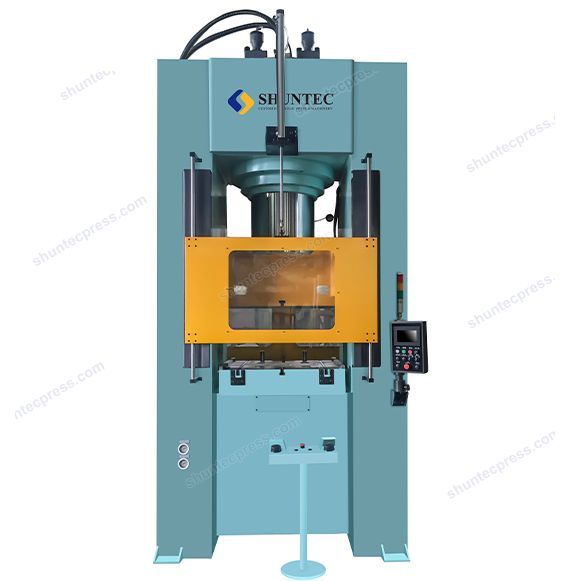

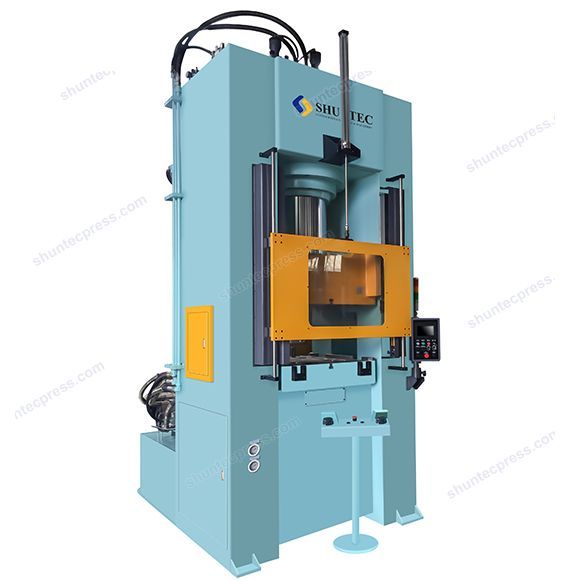

長臂導向壓力機以其堅固的結構和高精度，經常用于兩柱液壓機和四柱液壓機所不能滿足的最苛刻的應用。有了鉤頭的功能部件，鉤頭導向液壓機為柱塞導向提供了最精確的方法，并確保柱塞的往復運動，從而在整個行程中實現卓越的平行度。
憑借最精確的沖頭導向和多功能液壓墊，我們的鉤頭導向壓力機廣泛應用于深沖、金屬板成形、彎曲、下料、壓印、沖壓等領域。
?閘板導向的最精確水平
?卓越的剛度和床身與臺板的平行度
?抵消偏心負載影響的最佳機器結構
?吉布可調，以確保隨時間推移的準確性
?多功能液壓緩沖墊：可選擇彈出/不彈出/坯料夾持功能
?模塊化設計，根據您的規格進行定制
信德的8點鉤頭導向壓力機更堅固，能夠最大限度地減少偏轉并抵抗外部沖擊，因此可以以非凡的精度引導移動臺板/滑塊。此外，我們的鉤頭導向壓力機在消除偏心負載效應方面具有特別突出的性能。
由于鉤頭結構，與兩柱壓力機、四柱壓力機和C型機架壓力機相比，整個壓力機的整體尺寸天生就很大。工作區域可以根據具體需要定制擴大，只要不影響整機的剛度和精度即可。更大的工作區域可以使操作更加方便和高效。行程和噸位也可以進行調整，以滿足不同的需求。
由于鉤頭可以從左到右以及從前到后完全調節，因此您可以保證在信德鉤頭引導壓力機的使用壽命內保持精確的公差。
| 描述 | Shuntec-P04 100T | Shuntec-P04 315T | Shuntec-P04 500T | Shuntec-P04 800T | Shuntec-P04 1000T |
| 主缸標稱力 | 1000 KN | 3150 KN | 5000 KN | 8000 KN | 10000 KN |
| 結構 | 長臂導向架型 | 長臂導向架型 | 長臂導向架型 | 長臂導向架型 | 長臂導向架型 |
| 主缸沖程 | 700 mm | 800 mm | 900 mm | 1000 mm | 1100 mm |
| 液壓緩沖標稱力 | 400 KN | 1000 KN | 1500 KN | 2400 KN | 3200 KN |
| 液壓緩沖行程 | 250 mm | 300 mm | 350 mm | 350 mm | 350 mm |
| 開口高度 | 1000 mm | 1250 mm | 1500 mm | 1600 mm | 1800 mm |
| 機床工作臺 | 1100*1000 mm | 1260*1200 mm | 2000*1500 mm | 2800*1800 mm | 3200*2000 mm |
| 液壓墊層床臺 | 800*600 mm | 900*700 mm | 1230*970 mm | 2000*1000 mm | 2450*1400 mm |
| 關閉速度 | 180 mm/s | 180 mm/s | 200 mm/s | 220 mm/s | 220 mm/s |
| 5~15 mm/s | 5~15 mm/s | 9~24 mm/s | 10~25 mm/s | 6~15 mm/s | |
| 返回速度 | 150 mm/s | 150 mm/s | 150 mm/s | 120 mm/s | 120 mm/s |
| 電機 | 17.5*2 KW | 22*2 KW | 30*2 KW | 45*2 KW | 98 KW |
| 電源 | 3Phase, 220/380/415/480VAC, 50/60HZ | 3Phase, 220/380/415/480VAC, 50/60HZ | 3Phase, 220/380/415/480VAC, 50/60HZ | 3Phase, 220/380/415/480VAC, 50/60HZ | 3Phase, 220/380/415/480VAC, 50/60HZ |
| 系統壓強 | 25 Mpa | 25 Mpa | 25 Mpa | 25 Mpa | 25 Mpa |
?伺服液壓驅動
?頂部安裝的液壓系統
?帶環形防護裝置的防捆綁、防重復控制裝置
?3面帶鉸鏈的聯鎖防護裝置
?液壓中心彈出
?便攜式操作員控制臺
?氣動安全氣管
?自動氣動安全門
?用于簡化工具裝載和卸載的床上穿梭機
?彩色HMI
?線性位置傳感器
?稱重傳感器
?自動橫拉桿潤滑
