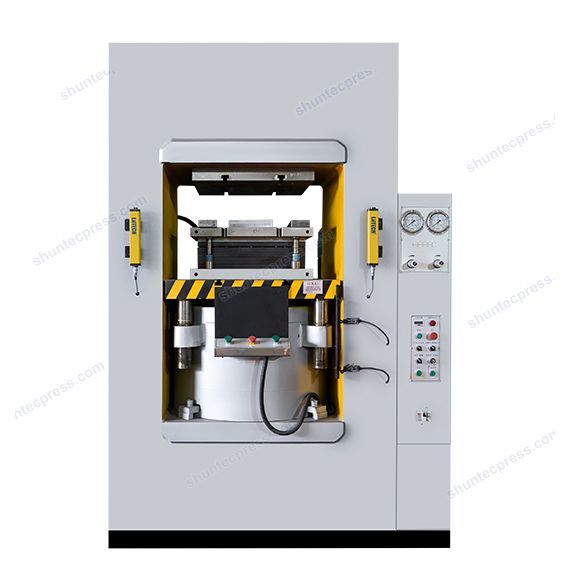

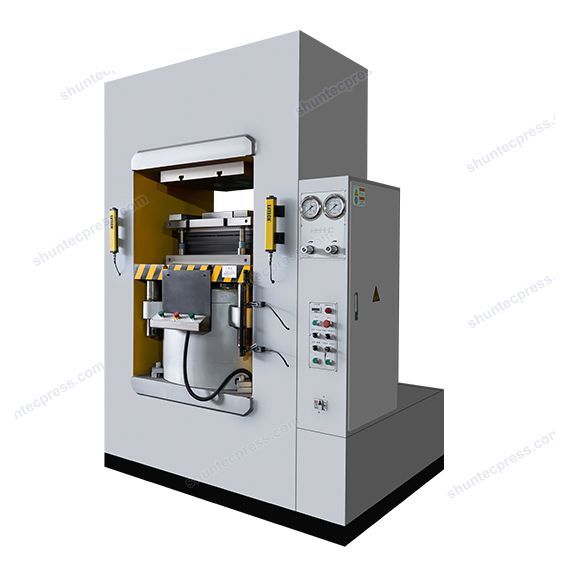

H型框架液壓機

產品描述

信德的H型框架液壓機是專門為一系列需要大噸位但工作行程短、床身尺寸小的應用和成型工藝而設計的液壓機，如壓印、壓花、沖壓、淺拉、卷邊、彎曲、壓制等等。

我們的H型框架液壓機的特點是其獨特的緊湊和堅固的龍門框架風格，從而使整個機身形成 "H "型。為了區別于信德的懸臂引導式壓力機，H型框架液壓機沒有懸臂的功能結構。因此，這一系列的H型框架液壓機相比之下是一個具有成本效益的解決方案。

在線咨詢

Share:

設備亮點

技術參數

設備選項

- 精確的滑塊導向水平

- 高精度的可重復性

- 模塊化設計，可根據您的要求進行定制

- 設計緊湊，占地面積小

- 快速、簡單、安全的設置和操作

- 多年的免維護和可靠運行。

公稱力輸出的噸位從100噸到500噸不等，床身尺寸前后可達28英寸，速度、行程、日光和關閉高度的規格可完全配置。重型焊接和肋骨加固的框架體具有極高的剛度，有助于最小的撓度，提供高剛性和耐用性。當機器在高負荷條件下運行時，鍛造和精確拋光的重型油缸性能非常可靠。四桿導向滑塊確保了重復性的準確性。信德 H型框架壓力機通常最適合用于沖壓、壓制和成型珠寶，以及壓印金銀。

對于需要加熱和/或額外安全功能的操作，我們還可以提供電加熱壓板和各種安全設備以滿足您的需求。現在就與信德一起探索各種可能性吧!

描述	Shuntec-P04 100T	Shuntec-P04 200T	Shuntec-P04 300T	Shuntec-P04 500T	Shuntec-P04 1000T
噸位	1000 KN	2000 KN	3000 KN	5000 KN	10000 KN
結構	H 框架壓力機	H 框架壓力機	H 框架壓力機	H 框架壓力機	H 框架壓力機
行程	110 mm	150 mm	150 mm	150 mm	200 mm
開放高度	310 mm	350 mm	400 mm	450 mm	500 mm
臺面尺寸	430*430 mm	520*500 mm	560*560 mm	710*640 mm	750*750 mm
臺面高度	780 mm	780 mm	780 mm	800 mm	800 mm
下行速度	120 mm/s	120 mm/s	120 mm/s	120 mm/s	100 mm/s
回程速度	110 mm/s	110 mm/s	110 mm/s	90 mm/s	80 mm/s
電機	4 Pole, 4 KW	4 Pole, 5.5 KW	4 Pole, 7.5 KW	4 Pole, 15 KW	4 Pole, 22 KW
電源	3Phase, 220/380/415/480VAC, 50/60HZ	3Phase, 220/380/415/480VAC, 50/60HZ	3Phase, 220/380/415/480VAC, 50/60HZ	3Phase, 220/380/415/480VAC, 50/60HZ	3Phase, 220/380/415/480VAC, 50/60HZ
系統壓力	13 Mpa	15 Mpa	20 Mpa	21 Mpa	24 Mpa
機器約重	2 Ton	4 Ton	7.5 Ton	13 Ton	17 Ton
機器大約尺寸	98011501930 mm	113011202180 mm	126013402340 mm	148015202400 mm	175019502500 mm
